Износ цепи шоссейника: проверка калибром перед гонкой

Когда трансмиссия молчит — а должна говорить

Проблема в том, что деградация трансмиссии — процесс незаметный. Цепь не издаёт предупреждающих звуков, не меняет цвет, не посылает push-уведомление на велокомпьютер. Она тихо изнашивается от тренировки к тренировке, и к моменту, когда дефект становится ощутимым на педалях, кассета и звёзды системы, как правило, уже получили свой урон. Проверка износа цепи калибром перед гонкой — это не бюрократический ритуал сервиса, а элемент заботы о вашем организме и ваших результатах. Потому что проскальзывание трансмиссии на гонке — это не просто технический сбой. Это потеря ритма, срыв дыхания, стресс для нервной системы, который вы не заложили ни в один тренировочный план.

Механика износа: почему цепь не растягивается, а истирается

Первое, что нужно усвоить раз и навсегда: цепь не растягивается. Это не резинка, и металл звеньев не тянется, как тесто. Когда мы говорим «растяжение цепи», мы пользуемся удобным, но технически неточным жаргонизмом. На самом деле происходит следующее.

Каждое звено цепи — это пара внутренних и внешних пластин, соединённых пинами (осями). При работе трансмиссии пины вращаются внутри роликов и внутренних поверхностей пластин. Это контактное трение, и при каждом обороте педалей оно снимает микроскопический слой металла — с пина, с внутренней поверхности ролика, с посадочных гнёзд пластин. Зазор между деталями постепенно увеличивается. Полный шаг звена — это номинальные 12,7 миллиметра (полдюйма), — начинает расти. Не потому, что пин удлинился, а потому, что стёрлись его контактирующие поверхности.

Износ цепи — это не растяжение металла, а истирание пинов и роликов. Зазор растёт, шаг увеличивается — и звёзды кассеты начинают «не понимать», с чем работают.

На практике это выглядит так: звенья цепи «разъезжаются» на доли миллиметра. Несколько десятков звеньев — и суммарное отклонение уже составляет миллиметр, а то и больше на длину всей цепи. Зубья кассеты и передних звёзд рассчитаны на определённый шаг. Когда шаг цепи начинает отличаться от шага зубьев, контакт между ними теряет точность: нагрузка распределяется неравномерно, сила прижима падает, и под достаточным усилием — обычно на подъёме, обычно в зоне развития значительного крутящего момента — цепь проскальзывает. Не вся сразу, а локально, в зоне самого изношенного участка. Ощущение это крайне неприятное и для тела, и для психологии: вы толкаете педали, и вдруг провал — ноги без нагрузки, корпус дёргается, а ритм дыхания, который вы выстраивали десять минут на подъёме, разваливается.

Это, кстати, физиологически важный момент. Ритмичная работа на пороге анаэробного обмена держится на стабильной обратной связи между мышечным усилием и нагрузкой. Организм «настраивается» на определённую интенсивность, вентиляция лёгких, частота сердечных сокращений, лактатный обмен — всё выходит на плато. Проскальзывание трансмиссии — это резкий сбой в этой обратной связи: усилие есть, а нагрузки нет. Нервная система реагирует как на внезапное изменение условий — выброс адреналина, сбой дыхательного паттерна, потеря концентрации. Вернуться в рабочий ритм после такого эпизода на гонке — задача нетривиальная. Именно поэтому проверка состояния цепи — это не вопрос «железа», а вопрос вашего физиологического комфорта на старте.

Разница допусков: 0,5% против 0,75% для современных трансмиссий

Не всякий износ цепи — катастрофа, и не всякий — безопасен. Порог, при котором цепь пора менять, зависит от поколения вашей трансмиссии. И здесь есть конкретные числа, которые стоит запомнить.

Стандартный порог износа, который применяется к большинству цепей, — это растяжение (увеличение шага) на 0,75%. Или, иначе, 0,75 миллиметра на каждые десять звеньев. До этого значения цепь считается условно пригодной к эксплуатации: зубья кассеты ещё способны с ней работать без критического ускорения износа. Это порог, который проверяют стандартные калибры, и именно его используют в большинстве сервисных рекомендаций.

Но если вы ездите на 11- или 12-скоростной трансмиссии Shimano, SRAM или Campagnolo — а на шоссейном велосипеде начиная с уровня 105 и выше это практически стандарт, — порог сдвигается строже. Рекомендуемый износ для замены цепи в этом случае: 0,5%.

Почему разница? Потому что чем больше звёзд в кассете, тем уже промежутки между ними и тем тоньше сами зубья. Двенадцатискоростная кассета имеет шаг звёзд около 3,5 миллиметра. Допуск на неточность контакта цепи с зубом здесь минимальный. Цепь с износом 0,75%, которая на 9- или 10-скоростной системе проработает ещё несколько сотен километров, на 12-скоростной может начать проскальзывать почти сразу. Материал зубьев — алюминиевый сплав в зонах средних и больших звёзд — тоже мягче, чем сталь, и быстрее «подстраивается» под изношенный шаг цепи, после чего сам требует замены.

Отдельная история — порог в 1,0%. Это рубеж, при котором, как правило, повреждена уже не только цепь, но и кассета. Зубья звёзд «притираются» к увеличенному шагу, и при установке новой цепи она не садится корректно: начинает проскакивать на тех же звёздах, под которыми ездила старая. Это классическая ситуация, с которой приезжают в мастерскую: «Поставил новую цепь, а она скачет». Проблема не в новой цепи — проблема в том, что старую не заменили вовремя и она успела привести за собой кассету.

Работа с калибром типа drop-in: как не ошибиться в показаниях

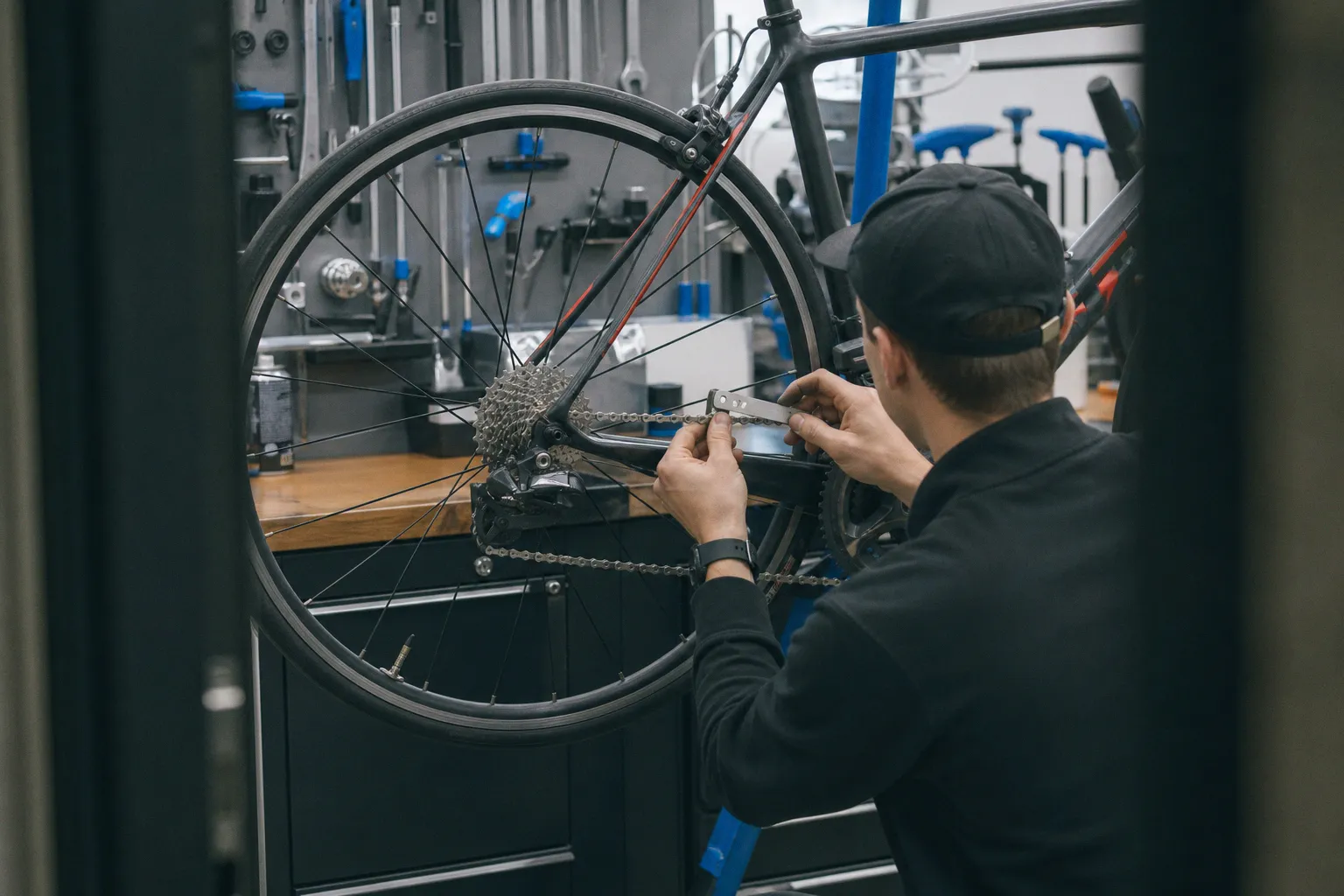

Калибры для проверки износа цепи бывают разных конструкций, но самый распространённый и удобный для домашнего использования — это так называемый drop-in, инструмент, который вставляется между роликами цепи. Принцип работы прост: два усика калибра имеют фиксированное расстояние, соответствующее изношенному шагу. Вы ставите один усик на ролик звена, а второй пытаетесь опустить на ролик через определённое количество звеньев. Если калибр свободно «падает» в зазор между роликами — износ достиг порога, цепь подлежит замене. Если инструмент не входит — цепь ещё в рабочем состоянии.

Казалось бы, всё просто. Но здесь есть нюансы, которые превращают «простую» процедуру в источник ошибок.

Первый нюанс: натяжение цепи при измерении. Если цепь провисает — на стенде, на перевёрнутом велосипеде или при снятом колесе — ролики не имеют чёткой фиксации, и калибр может входить свободнее, чем при натянутой цепи. Это занижает показания: вам кажется, что износ наступил, а на деле цепь ещё в норме. Или наоборот: если вы давите на калибр с усилием, пытаясь «вставить» его, вы можете сместить ролик и получить ложноотрицательный результат. Правильная техника: цепь должна быть натянута — либо велосипед стоит на колёсах с натяжением от переключателя, либо вы вращаете шатун, чтобы подобрать участок, где цепь натянута максимально.

Второй нюанс: место измерения. Износ цепи неравномерен. Участок, который работает на малых звёздах кассеты (высокие передачи, спуски, ровные участки), испытывает меньшее напряжение, чем участок, который постоянно «ходит» по большим звёздам при подъёмах. Измерять нужно в нескольких точках — минимум в трёх-четырёх местах по длине цепи. Если калибр показывает износ хотя бы в одном месте — цепь считается изношенной.

Третий нюанс: тип калибра. Не все drop-in калибры созданы равными. Одни измеряют на порог 0,5%, другие — на 0,75%. Некоторые комбинированные инструменты имеют два усика с разными порогами. Перед покупкой и использованием убедитесь, какой именно порог заложен в ваш калибр. Ошибка в интерпретации — измерять 0,75%-калибром 12-скоростную трансмиссию, считая результат безопасным, — обойдётся вам в замену кассеты.

Если калибр свободно падает между роликами — это не повод для паники, а сигнал к действию. Цепь, изношенная до порога, ещё проедет сто километров по ровной дороге — но не сто километров гонки.

Дополнительный, хотя и необязательный для большинства любителей, метод контроля — измерение шага цепи штангенциркулем. Полный шаг новой цепи — 12,7 мм. Если при измерении от внутренней поверхности одного пина до внутренней поверхности другого, через десять звеньев, вы получаете 127,75 мм вместо 127 мм — износ 0,75%. Метод точный, но требует аккуратности: одно неточное прилегание — и показания «плывут».

Тайминг обслуживания: почему замену цепи нельзя откладывать на день гонки

Представим, что вы проверили цепь калибром и обнаружили износ на уровне 0,5% — порог для вашей 12-скоростной трансмиссии. Нужно менять. Вопрос: когда именно?

Ответ, который я всегда даю своим подопечным: минимум за два-три дня до гонки. И вот почему.

Новая цепь, даже того же производителя и той же модели, что и старая, имеет идеально круглые пины, неизношенные ролики и точный шаг 12,7 мм. Старая кассета, на которой проехали три-четыре тысячи километров, уже имеет микроскопический износ зубьев. Между ними должно установиться рабочее «согласие» — притирка контактных поверхностей. Это занимает от пятидесяти до ста километров спокойной езды, в ходе которой нагрузка на трансмиссию постепенно нарастает.

Если вы поставили новую цепь в пятницу утром и в субботу утром стартуете на гонке, трансмиссия не прошла этот адаптационный период. На коротких промежутках — ровная дорога, средняя интенсивность — всё может работать нормально. Но как только вы переключитесь на малую звезду кассеты под нагрузкой или дадите резкое ускорение из седла, непривыкшие друг к другу компоненты могут повести себя непредсказуемо. Лёгкое «стучание», неточное переключение, а в худшем случае — проскальзывание в самый неудачный момент.

Практический тайминг выглядит так:

1. За семь-десять дней до гонки проверьте цепь калибром. Это запас по времени, который позволит вам заказать цепь нужной модели, если её нет в наличии, и не торопиться с установкой.

2. За пять-семь дней до гонки замените цепь, если износ подтвердился.

3. В течение следующих четырёх-пяти дней совершите три-четыре поездки общей протяжённостью пятьдесят-сто километров с постепенным нарастанием интенсивности. Последняя поездка перед стартом должна включать имитацию гонки: переключения под нагрузкой, ускорения из седла, работу на малых звёздах кассеты.

4. За день-два до гонки — лёгкая прокатка, проверка точности переключения и состояние смазки цепи. Свежая цепь должна быть смазана, но не «залита»: избыток смазки собирает грязь и ускоряет износ.

Если калибр показал, что цепь ещё не достигла порога — допустим, инструмент не вошёл в зазор, — но велосипед прошёл три-четыре тысячи километров с начала сезона, имеет смысл повторить проверку через неделю. Износ ускоряется нелинейно: чем дальше, тем быстрее. Последние несколько сотен километров до порога цепь «сдаёт» быстрее, чем первые.

Риски совместимости: когда новая цепь начинает проскакивать на старой кассете

Это, пожалуй, самый болезненный сценарий, с которым сталкиваются гонщики, и он заслуживает отдельного разговора.

Вы заменили цепь. Поставили точно такую же — Shimano Ultegra HG-701, или SRAM Force, или Campagnolo Record, не важно. Проехали притирочные километры. Кажется, всё в порядке. Но на первой же серьёзной тренировке, на подъёме, при нажатии на педали в зоне мощности чуть выше порога — цепь проскальзывает. Раз, другой, третий. Вы злитесь, думаете, что цепь бракованная, или что мастер неправильно её установил. Но причина, как правило, в другом: кассета изношена настолько, что новая цепь с точным шагом не может с ней корректно работать.

Как это происходит? Старая цепь с увеличенным шагом постепенно «вытачивает» зубья кассеты под свой размер. Зубья деформируются — они не ломаются и не стачиваются на глаз, а приобретают асимметричный профиль: передняя кромка остаётся относительно ровной, а задняя — скошенной. Новая цепь с идеальным шагом садится на такие зубья неплотно: контактная поверхность уменьшается, и при высоком крутящем моменте цепь «съезжает».

Решение в этой ситуации — замена кассеты. И это, к сожалению, тот случай, когда экономия на проверке цепи приводит к более значительным расходам. Кассета Shimano Ultegra стоит заметно дороже цепи. Кассета Dura-Ace — ещё дороже. А если износ затронул и передние звёзды системы, сумма возрастает пропорционально.

Проверять износ цепи нужно не только перед гонкой, но и регулярно — каждые 500–700 километров, или раз в две-три недели при интенсивных тренировках. Это занимает две минуты: поставил калибр, проверил, убрал. Две минуты, которые могут сэкономить вам стоимость кассеты и несколько дней ожидания компонентов.

Что проверить перед стартом: практический алгоритм

Если вы читаете этот материал за неделю до гонки и хотите убедиться, что трансмиссия не подведёт, — вот последовательность действий, которая не займёт больше часа, но даст вам уверенность.

1. Проверьте цепь калибром в трёх-четырёх местах по длине. Если инструмент свободно входит хотя бы в одном — цепь к замене, даже если в остальных местах она ещё держит порог.

2. Определите тип вашей трансмиссии. 10-скоростная — порог 0,75%. 11- и 12-скоростная — порог 0,5%. Если не уверены, какой у вас калибр — посмотрите маркировку на инструменте или сверьтесь с инструкцией производителя.

3. Осмотрите кассету. Если цепь на пороге или за ним — визуально оцените зубья средних и больших звёзд. Асимметрия профиля, заострение «акульими плавниками», глубокая выработка — признаки того, что кассету, вероятно, придётся менять вместе с цепью.

4. Замените компоненты с запасом по времени. Пять-семь дней до гонки — минимальный комфортный срок. За это время вы успеете притереть трансмиссию и выявить возможные проблемы на тренировках.

5. Проведите притирку. Пятьдесят-сто километров с постепенным нарастанием нагрузки. Последняя поездка — контрольная: переключения под нагрузкой, ускорения из седла, работа на всех звёздах кассеты.

6. Проверьте смазку. Новая цепь поставляется с консервационной смазкой, которая хороша для хранения, но не для езды. Промойте цепь, нанесите рабочую смазку (сухую или влажную — в зависимости от условий гонки), прокрутите педали для распределения, сотрите излишек.

Две минуты на проверку калибром раз в неделю — это не обслуживание ради обслуживания. Это способ сохранить ритм на гонке, ресурс кошелька и нервную систему — в том порядке.

Велосипед — это система, в которой каждый компонент влияет на работу соседнего. Цепь — связующее звено между вашими ногами и колесом. Она передаёт усилие от педалей к дороге, и от её состояния зависит, дойдёт ли выработанная вами мощность до асфальта или рассеется в проскальзывании и потере ритма. Проверять её — не педантичность, а осознанная забота о результате. Точно так же, как вы контролируете пульсовые зоны на тренировке и следите за восстановлением, — контролируйте трансмиссию. Она того стоит.
